研究陶瓷膜曝氣對(duì)臭氧傳質(zhì)效率的影響

臭氧氧化技術(shù)在應(yīng)用過程中面臨氣液傳質(zhì)效率低和臭氧利用率不高的問題，因此如何改進(jìn)臭氧的曝氣條件以強(qiáng)化臭氧傳質(zhì)效率成為研究的重點(diǎn)。文獻(xiàn)中進(jìn)行了陶瓷膜臭氧曝氣的試驗(yàn)研究，通過對(duì)陶瓷膜的微孔性和形態(tài)結(jié)構(gòu)的表征，以及不同操作條件對(duì)臭氧傳質(zhì)效率的影響探究，得出了以下主要結(jié)論：

1. 臭氧傳質(zhì)系數(shù)：隨著進(jìn)氣流量和氣相臭氧質(zhì)量濃度的增加，臭氧傳質(zhì)系數(shù)先增大后減小。很優(yōu)條件下，進(jìn)氣流量為0.4 L/min，氣相臭氧質(zhì)量濃度為28 mg/L。

2. 陶瓷膜表面疏水改性：陶瓷膜表面進(jìn)行疏水改性可以顯著提升臭氧傳質(zhì)效率。

3. 膜孔徑：臭氧的溶解度及傳質(zhì)效率隨膜孔徑的減小而增大。

4. 曝氣壓力：隨著曝氣壓力從0.1 MPa提高到0.5 MPa，臭氧傳質(zhì)效率先增大后減小，曝氣壓力約為0.3 MPa。

基于楊氏方程，文獻(xiàn)還分析了陶瓷膜加壓曝氣強(qiáng)化臭氧傳質(zhì)的機(jī)理。這些研究結(jié)果為進(jìn)一步提升臭氧氧化技術(shù)的應(yīng)用效率提供了理論依據(jù)和實(shí)踐指導(dǎo)。

臭氧發(fā)生器、臭氧在線監(jiān)測(cè)儀、尾氣破壞器,北京同林科技有限公司

具體步驟

在進(jìn)行臭氧氧化技術(shù)實(shí)驗(yàn)時(shí)，主要步驟和發(fā)現(xiàn)如下：

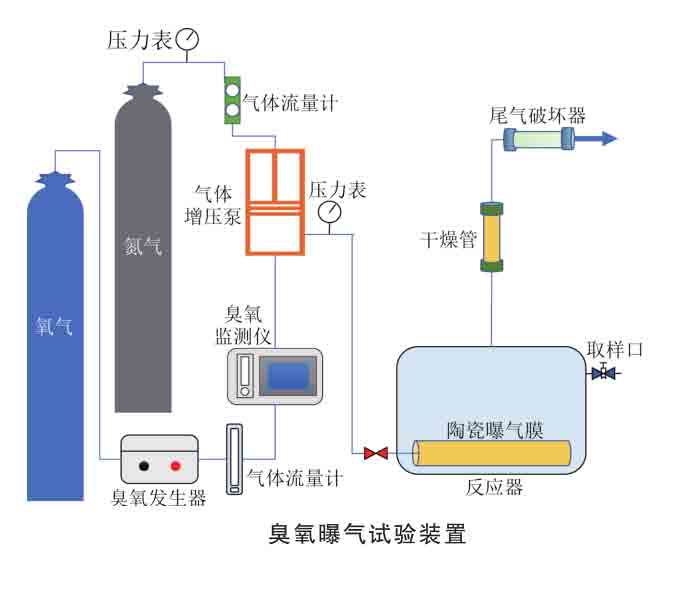

1. 準(zhǔn)備實(shí)驗(yàn)裝置：

   設(shè)置臭氧發(fā)生器，連接至陶瓷膜曝氣系統(tǒng)。

   檢查并校準(zhǔn)進(jìn)氣流量控制器、臭氧濃度測(cè)量?jī)x和曝氣壓力表。



2. 表征陶瓷膜：

   使用掃描電子顯微鏡(SEM)和壓汞孔隙計(jì)分析陶瓷膜的微孔性和形態(tài)結(jié)構(gòu)。

   確定膜的平均孔徑和孔隙率。



3. 調(diào)整操作條件：

   設(shè)定不同的進(jìn)氣流量（如0.2 L/min、0.4 L/min、0.6 L/min）和氣相臭氧質(zhì)量濃度（如20 mg/L、28 mg/L、35 mg/L）。

   調(diào)節(jié)曝氣壓力（從0.1 MPa提高到0.5 MPa），觀察不同壓力下臭氧傳質(zhì)效率的變化。



4. 進(jìn)行實(shí)驗(yàn)觀測(cè)：

   記錄每個(gè)操作條件下的臭氧傳質(zhì)系數(shù)和溶解度。

   使用激光光散射法或其他適用的方法實(shí)時(shí)監(jiān)測(cè)臭氧氣泡在溶液中的分布。



5. 數(shù)據(jù)分析：

   繪制臭氧傳質(zhì)效率隨進(jìn)氣流量和氣相臭氧質(zhì)量濃度變化的曲線圖。

   分析傳質(zhì)效率在不同曝氣壓力下的表現(xiàn)，確定很佳操作條件。



6. 表面改性實(shí)驗(yàn)：

   對(duì)陶瓷膜進(jìn)行疏水改性處理，比較改性前后的傳質(zhì)效率。

   評(píng)價(jià)疏水性對(duì)臭氧傳質(zhì)和溶解度的具體影響。



7. 結(jié)果總結(jié)：

   得出在進(jìn)氣流量為0.4 L/min、氣相臭氧質(zhì)量濃度為28 mg/L時(shí)，傳質(zhì)效率很高。

   確認(rèn)陶瓷膜表面疏水改性可以顯著提升傳質(zhì)效率。

   找出很佳曝氣壓力約為0.3 MPa，壓力過高或過低都會(huì)降低傳質(zhì)效率。



8. 機(jī)理分析：

   基于楊氏方程，分析陶瓷膜在加壓條件下的臭氧傳質(zhì)過程。

   討論疏水改性如何促進(jìn)氣泡在溶液中的分散和傳質(zhì)。



通過這些實(shí)驗(yàn)步驟，研究人員能夠詳細(xì)探究不同操作條件和改性手段對(duì)臭氧傳質(zhì)效率的影響，從而優(yōu)化臭氧氧化技術(shù)的應(yīng)用效果。
